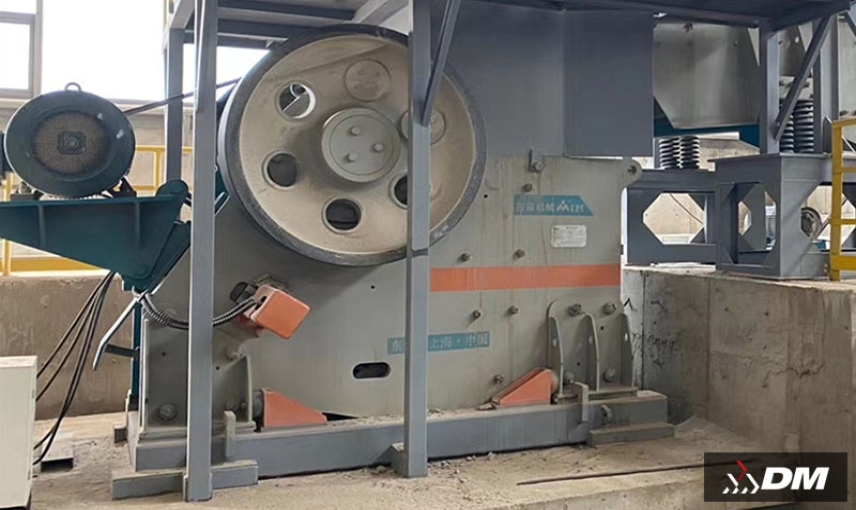

Quels sont les trois types de concasseurs à mâchoires ?

Dans les secteurs de l'exploitation minière, de la construction, des matériaux de construction et d'autres industries, les concasseurs à mâchoires occupent depuis longtemps une place centrale et sont devenus l'outil de concassage principal pour les matériaux en vrac, grâce à leur structure robuste, leur rapport de concassage élevé et leurs performances fiables. En fonction des variations de conception structurelle, des caractéristiques de mouvement et des scénarios d'application, les concasseurs à mâchoires disponibles sur le marché se répartissent en trois catégories principales : les concasseurs à mâchoires à simple articulation, les concasseurs à mâchoires à double articulation et les concasseurs à mâchoires à articulation combinée. Chaque type présente des principes de conception et des atouts d'application distincts, qui sont détaillés ci-dessous.

　　I. Concasseur à mâchoires à pendule simple – Le modèle classique et stable « vétéran »

En tant que membre le plus ancien et le plus conventionnel de la famille des concasseurs à mâchoires, le concasseur à mâchoires à pendule simple tire son nom du mouvement d'oscillation circulaire simple de sa mâchoire mobile. Structurellement, il est principalement composé d'un châssis, d'une mâchoire mobile, d'une mâchoire fixe, d'un arbre excentrique, d'une bielle, d'une plaque à genouillère et de composants auxiliaires. L'arbre excentrique, élément moteur principal, est entraîné par un moteur qui actionne la bielle en un mouvement de va-et-vient vertical. Cette bielle pousse la plaque à genouillère, qui à son tour actionne la mâchoire mobile en une oscillation périodique autour de l'axe de suspension, permettant ainsi le concassage des matériaux par compression.

Pendant le fonctionnement, la mâchoire mobile du concasseur à mâchoires à pendule simple n'exerce une force de concassage efficace que sur le côté adjacent à la mâchoire fixe. Lorsque la mâchoire mobile s'éloigne de la mâchoire fixe, les matériaux concassés sont évacués par gravité. Ce mécanisme de mouvement assure une utilisation équilibrée de la chambre de concassage et une transmission stable de la force de concassage, conférant à l'équipement une excellente adaptabilité aux minerais de haute dureté tels que le granite et le basalte. Par ailleurs, la répartition rationnelle des contraintes dans la structure entraîne une usure uniforme des pièces d'usure, prolongeant la durée de vie de l'équipement et réduisant les coûts de maintenance.

Néanmoins, le concasseur à mâchoires à pendule simple présente des limitations inhérentes. Sa mâchoire mobile a une faible amplitude d'oscillation, ce qui se traduit par une plage de réglage étroite pour l'ouverture de décharge et une efficacité de production relativement inférieure à celle des modèles plus récents. De ce fait, il est plus adapté aux lignes de concassage de petite à moyenne taille ou aux applications nécessitant une efficacité modeste, et reste largement utilisé dans les exploitations minières traditionnelles et les petites usines de traitement de matériaux de construction.

II. Concasseur à mâchoires à double articulation – La solution de référence performante et flexible

Pour répondre aux exigences croissantes de l'industrie en matière d'efficacité de concassage, le concasseur à mâchoires à double articulation a été développé comme une version optimisée du modèle à simple articulation. Sa mâchoire mobile suit une trajectoire complexe, combinant un mouvement de balancier et un mouvement de translation, d'où son nom de « double articulation ». L'amélioration structurelle majeure réside dans le montage direct de la mâchoire mobile sur l'arbre excentrique, éliminant ainsi le système de bielle du modèle à simple articulation. Lorsque l'arbre excentrique tourne, la mâchoire mobile effectue un mouvement excentrique autour de l'arbre et réalise simultanément un mouvement combiné de va-et-vient et de levage vertical grâce au support de la plaque à genouillère.

Cette trajectoire de mouvement complexe confère au concasseur de nombreux avantages opérationnels. Premièrement, le mouvement de levage vertical de la mâchoire mobile génère un effet de broyage secondaire sur les matériaux, améliorant l'efficacité du concassage et produisant une granulométrie plus uniforme. Deuxièmement, la plus grande amplitude de balancement de la mâchoire mobile accélère l'évacuation des matériaux, augmentant considérablement le débit de production. De plus, le concasseur à mâchoires à double articulation présente un encombrement réduit, un poids plus léger et une installation/mobilité facilitées, répondant ainsi aux exigences d'optimisation de l'espace des lignes de production modernes.

Grâce à son rendement élevé et à sa flexibilité d'utilisation, le concasseur à mâchoires à double articulation est devenu l'équipement de référence dans l'industrie du concassage. Il est largement utilisé dans les grands projets miniers, les systèmes de recyclage des déchets de construction, les projets de construction routière et autres applications nécessitant une grande efficacité de production et une qualité de concassage constante. Sa compatibilité avec les matériaux est exceptionnellement large, permettant de traiter des matériaux de dureté moyenne (par exemple, calcaire, grès) ainsi que des minerais de dureté moyenne à élevée (par exemple, minerai de fer, minerai de cuivre).

III. Concasseur à mâchoires pendulaire combiné – La « variante avancée » de haute précision

Le concasseur à mâchoires pendulaire combiné est un modèle de pointe issu de l'intégration des technologies de pendule simple et composé. Grâce à un mécanisme de transmission spécialisé, il permet d'ajuster les trajectoires de mouvement de la mâchoire mobile en fonction des exigences de concassage, réalisant ainsi un mode hybride de « balancement + translation » pour un concassage de précision. Son principe de conception repose sur l'optimisation de la connexion entre l'arbre excentrique, la bielle et la plaque à genouillère, permettant à la mâchoire mobile de présenter des caractéristiques de mouvement différenciées selon les phases de concassage : une grande amplitude de balancement pour le concassage primaire à l'entrée d'alimentation, et une amplitude réduite associée à une action de broyage pour le concassage fin à la sortie.

Ce contrôle précis du mouvement offre des avantages de performance uniques. Premièrement, il permet d'obtenir un rapport de concassage amélioré, réduisant en une seule étape les gros blocs de matériau en produits à granulométrie fine, ce qui élimine les étapes de concassage ultérieures et réduit les coûts de la chaîne de production. Deuxièmement, il offre un réglage précis de la granulométrie du produit, avec des paramètres de mouvement personnalisables pour répondre aux exigences spécifiques de diverses applications industrielles. Troisièmement, il présente une efficacité énergétique supérieure : la trajectoire de mouvement optimisée correspond parfaitement à la mécanique du concassage des matériaux, minimisant le gaspillage d'énergie et maximisant son utilisation.

Le concasseur à mâchoires pendulaire combiné est idéal pour les applications nécessitant un contrôle rigoureux de la précision du concassage et de la consommation d'énergie, telles que le traitement du sable de fonderie de précision, le traitement des minéraux non métalliques et le concassage des matières premières pour le ciment. Bien que sa structure sophistiquée entraîne un coût de fabrication légèrement supérieur à celui des modèles traditionnels, ses économies de coûts d'exploitation à long terme et ses performances de concassage supérieures offrent une rentabilité exceptionnelle, ce qui en fait une direction de développement clé pour la technologie des concasseurs à mâchoires.

Conclusion : Sélection scientifique pour maximiser la valeur des équipements

Les concasseurs à mâchoires à pendule simple, à pendule composé et à pendule combiné représentent différentes étapes de l'évolution de la technologie des concasseurs à mâchoires, chacune répondant à des besoins opérationnels spécifiques. En pratique, le choix de l'équipement doit être guidé par une analyse approfondie des facteurs critiques, notamment la dureté du matériau, la granulométrie d'alimentation, les spécifications du produit, la capacité de production et les contraintes du site. Pour le traitement de matériaux de haute dureté, où la stabilité de l'équipement est primordiale, le modèle à pendule simple est le choix le plus fiable ; pour les projets axés sur l'efficacité et la flexibilité opérationnelle, le type à pendule composé est la solution optimale ; pour les applications exigeant un concassage de précision et une efficacité énergétique, la variante à pendule combiné offre des performances inégalées.

À mesure que la technologie de concassage continue d'innover, la gamme de modèles de concasseurs à mâchoires s'élargira. Néanmoins, ces trois types principaux resteront indispensables dans l'industrie du concassage, grâce à leur technologie éprouvée et à leur fiabilité reconnue. Grâce à une sélection scientifique, une utilisation appropriée et un entretien régulier, les concasseurs à mâchoires continueront de contribuer de manière significative à la productivité et au développement de divers secteurs industriels.

Quel est le meilleur concasseur : à mâchoires ou à marteaux ?

Dans l'exploitation minière, le recyclage des déchets de construction et le traitement des matériaux de construction, les concasseurs à mâchoires et les concasseurs à marteaux sont deux équipements de concassage essentiels. Les concasseurs à mâchoires dominent le concassage primaire, tandis que les concasseurs à marteaux excellent dans le concassage fin secondaire. La question « lequel est le meilleur » est trompeuse : la valeur d'un équipement dépend de son adéquation aux besoins opérationnels spécifiques. Ce guide compare les deux types de concasseurs en termes de principes structurels, de performances et de scénarios d'application afin de faciliter un choix éclairé.

1. Différences fondamentales : Structure et mécanisme de concassage

Les différences de performances entre les concasseurs à mâchoires et à marteaux proviennent de leurs conceptions et mécanismes de concassage distincts, qui définissent leurs rôles respectifs dans le circuit de concassage.

1.1 Concasseur à mâchoires : Concassage par compression pour les étapes primaires

Composants clés : Mâchoire fixe, mâchoire mobile, arbre excentrique, plaque à bascule. Mécanisme de concassage : L'arbre excentrique, entraîné par un moteur, tourne pour faire pivoter la mâchoire mobile autour de son point de suspension, créant une force de compression/flexion avec la mâchoire fixe pour broyer les matériaux.

Principaux avantages : La chambre de concassage profonde et large accepte des matériaux d'alimentation jusqu'à plus de 1 m ; la transmission métallique rigide assure une force de concassage stable, résistante aux fluctuations de dureté des matériaux. Idéal pour réduire les grands minerais bruts/déchets en granulats de taille moyenne pour le traitement ultérieur, qu'il s'agisse de modèles à pendule simple (stables) ou à double pendule (haute efficacité).

1.2 Concasseur à marteaux : Concassage par impact pour le concassage fin

Composants clés : Rotor, marteaux, grilles. Mécanisme de concassage : Le rotor à grande vitesse entraîne les marteaux qui frappent les matériaux ; les particules concassées entrent en collision avec le revêtement de la chambre (concassage secondaire) et passent à travers les grilles une fois la taille requise atteinte.

Principaux avantages : L'impact à haute fréquence permet un affinage rapide des matériaux ; l'action de broyage pendant le concassage assure un produit fini uniforme. Conçu pour un concassage fin efficace plutôt que pour le traitement primaire.

2. Comparaison multidimensionnelle

CritèreConcasseur à mâchoiresConcasseur à marteaux

Taux de concassage4–8 (moyen-faible) ; pour la réduction de volume10–30 (élevé) ; concassage fin en une seule étape

Contrôle de la granulométrieÉcartement des mâchoires réglable ; précision limitée ; teneur plus élevée en particules aciculaires et lamellairesRemplacement de la grille ; haute précision ; forme des particules régulière

Adaptabilité aux matériauxConvient aux matériaux ≤ 160 MPa (granit, basalte, minerai de fer) ; résistant aux impuretésIdéal pour les matériaux ≤ 80 MPa (calcaire, schiste, gangue) ; les marteaux s'usent rapidement avec les matériaux durs

Consommation d'énergiePuissance à vide plus élevée ; consommation d'énergie unitaire stable (avantageux pour les matériaux durs)Puissance de démarrage plus faible ; pics de consommation d'énergie avec les matériaux durs (1,5 fois la consommation unitaire par rapport au concasseur à mâchoires)

Coût d'entretienPièces d'usure (plaques de mâchoires, plaques d'articulation) : durée de vie de 3 à 6 mois ; faible coût de remplacementPièces d'usure (marteaux, grilles) : durée de vie de 1 à 2 mois (≤ 15 jours pour les matériaux durs) ; coûts de remplacement/main-d'œuvre élevés

CapacitéJusqu'à 1000 t/h ; optimal pour le concassage primaireJusqu'à 500 t/h ; optimal pour le concassage fin secondaire

3. Scénarios d'application & Critères de sélection

3.1 Privilégier les concasseurs à mâchoires lorsque :

Concassage primaire de minerais de haute dureté (granit, basalte) ou de minerais métalliques

Alimentation de lignes de production à grande échelle (production annuelle ≥ 1 Mt) pour les concasseurs à cône/broyeurs à sable en aval

Fonctionnement dans des environnements difficiles (mines à ciel ouvert, décharges) nécessitant de faibles taux de défaillance

3.2 Privilégier les concasseurs à percussion lorsque :

Concassage fin de matériaux de dureté moyenne à faible (sable calcaire, gangue, déchets de construction)

Équipement de lignes de petite à moyenne taille (usines municipales, petites stations de traitement des déchets) pour un concassage économique et rapide

Production de particules uniformes (agrégats pour sous-couche routière, farine crue de ciment)

3.3 Application synergique

Pour les lignes à grande échelle : Concasseur à mâchoires (concassage primaire, 800 mm → 100-200 mm) → Concasseur à percussion (concassage fin secondaire, 100-200 mm → produit fini). Cette combinaison exploite la grande capacité d'alimentation du concasseur à mâchoires et l'efficacité du concassage fin du concasseur à percussion, garantissant des opérations stables et à haut rendement.

4. Conclusion

Les concasseurs à mâchoires sont la « base stable » du concassage primaire ; les concasseurs à percussion sont l'« outil efficace » pour le concassage fin. Aucun modèle n'est universellement supérieur : le choix dépend de quatre facteurs clés : la dureté du matériau, la taille d'alimentation, les spécifications du produit et l'échelle de production.

Une mauvaise utilisation (par exemple, concasseurs à percussion sur des minerais durs, concasseurs à mâchoires pour le concassage fin) entraîne des coûts élevés ou une faible efficacité. Avec une adaptation précise au scénario, les deux types de concasseurs offrent une valeur maximale pour les opérations de concassage.
